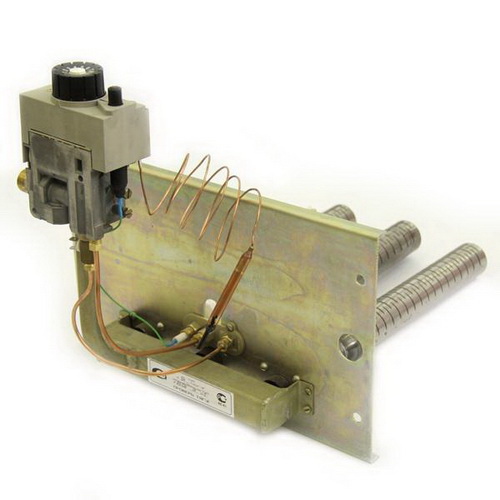

Горелка газовая УГ-24 (авт Sit630) Каракан 20

Принцип действия газовой горелки

Газ через штуцера подвода поступает в автоматику, далее из коллектора через сопла истекает в насадки основной горелки, частично инжектируя воздух для горения. Вторичный воздух поступает через щелевые отверстия шибера. Устройство снабжено автоматикой регулирования и безопасности «Evro-sit», которое обеспечивает в автоматическом режиме нагрев теплоносителя до определенной температуры и плавное снижение расхода газа до минимальной тепловой мощности основной горелки. На верхней части блока размещены ручки управления, а к нижней части присоединяются термопара, датчик тяги, трубка запальника. К сифону, находящемуся под ручкой, припаяна капиллярная трубка с термобаллоном. По принципу действия автоматика относится к термоэлектрическим манометрическим системам прямого действия. Она состоит из электромагнитного клапана, работающего за счет ЭДС термопары и терморегулирующего клапана, управляемого манометрическим сильфонным преобразователем через усилительный рычаг.

Автоматика выполняет следующие функии:

Обеспечивает подачу газа на основную горелку и запальник посредством ручного управления;

Автоматически отключает подачу газа в отопительный агрегат при погасании запальника или нарушении тяги в дымоходе (при срабатывании датчика перегрева);

Обеспечивает мгновенное отключение подачи газа в аппарат нажатием на выключающие кнопки;

Автоматически обеспечивает перевод основной горелки в режим «малое пламя» и полное отключение основной горелки при повышении температуры сверх заданной, или при закипании воды в теплообменнике агрегата;

Обеспечивает ручное выключение газа на основную гореку при работающей запальной горелке.
